商品名: | 160*128 グラフィック LCD モジュール | 画面タイプ: | STN ブルー、透過型、ネガ |
---|---|---|---|
ドライバー方式: | 1/128デューティ | 見る方向: | 6時 |
IC: | T6963C | バックライト: | 導いた |
動作温度: | -20℃~+70℃ | 保管温度: | -30℃~+80℃ |
ハイライト: | 1/128duty グラフィック LCD モジュール、WG160128B グラフィック LCD モジュール、T6963C コントローラ グラフィック LCD モジュール,WG160128B Graphic LCD Module,T6963C Controller Graphic LCD Module |

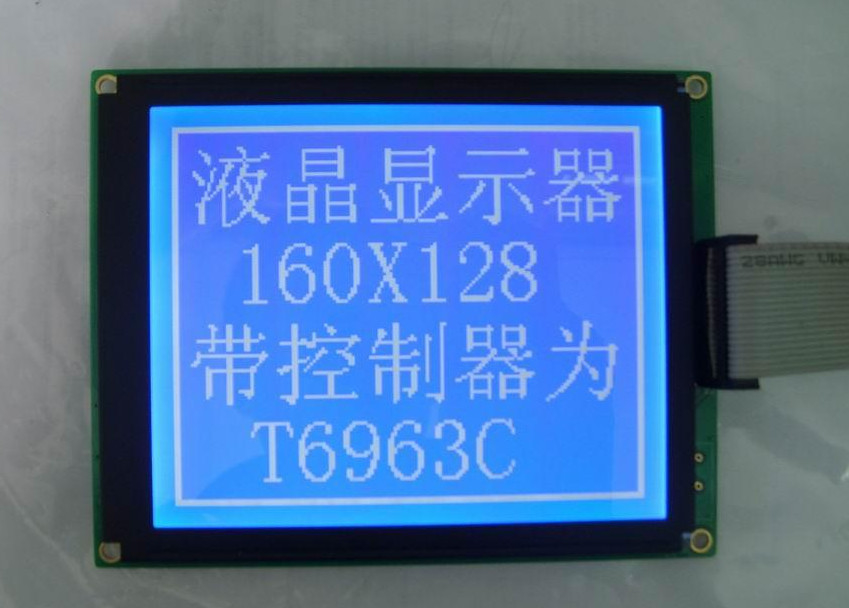

100% WG160128B 160*128 グラフィック LCD モジュールを T6963C コントローラーに交換
160*128 グラフィック LCD モジュールのクイック詳細

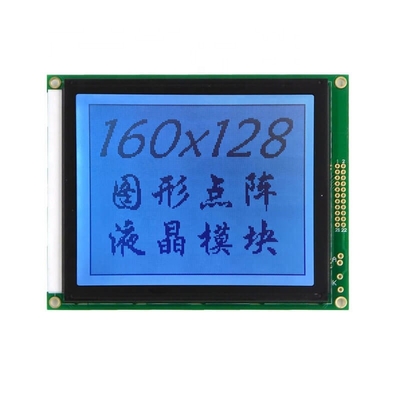

RYP160128A は、モジュール寸法 129x102 mm、AA サイズ 95.96x75.76 mm のモノクロ グラフィック LCD 160x128 ドット マトリクス ディスプレイ モジュールです。これRYP160128Aモデルには RA6963 コントローラーが組み込まれています。8080 8 ビット パラレル インターフェイスを介して通信します。5V電源またはオプションの3.3V負電圧。この lcd ディスプレイ 160x128 モジュールは、グラフィック モードまたはオプションの文字ジェネレーター モード (文字フォント) で使用できます。-20℃から+70℃までの温度で動作できます。保管温度範囲は-30℃~+80℃です。
モノクロ 160*128 LCD ディスプレイの仕様
アイテム | 説明 |
商品名 | 160x128 LCD モジュール |
モデル番号。 | RYP160128A |
ドット形式 | 160×128 |
外形(mm) | 129.0×102.0×13.0mm |
アクティブエリア(mm) | 38.44(H)×66.9(V) |
ディスプレイモード | STN ブルー |
関税 | 1/128 |
ドライバーIC | T6963C |
視線方向 | 6:00 |
動作温度 | -20℃~70℃ |
保管温度 | -30℃~80℃ |
160×128ドットマトリクスLCDモジュールの輪郭図
160×128モノクロ液晶モジュールの特長

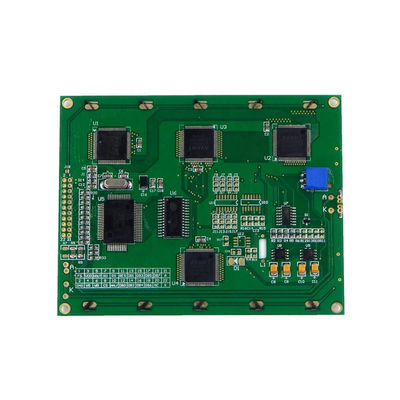

RYP160128A はグラフィック LCD ディスプレイ 160x128、モジュール寸法 129x102 mm です。RIP160128A8080 インターフェイスをサポートする IC RA6963 を使用します。モジュールには、取り付けと使用が容易なネジ穴と周辺回路を備えた PCB があります。ドライバ電圧は5Vで、負電圧が内蔵されています。駆動方式は1/128。のピンRIP160128Aグラフィック LCD 160x128 モジュールは、2.54 mm ピッチのピンヘッダーからのものです (標準パッケージにはピンヘッダーが含まれていないことに注意してください)。視野角は 12 時と 6 時の 2 種類から選択できます。LED バックライトと LCD モードのさまざまな組み合わせをご用意しています。ご要望はお問い合わせください。
グラフィック LCD モジュールに関する FAQ
Q: 商品の在庫はありますか?どのくらいの期間配達できますか?
A: 当社の在庫は、主に半製品と原材料、少量の完成品です。小ロットの配送には 2 ~ 3 週間、大ロットの配送には 3 ~ 4 週間かかります。
Q: 製品の保証とサービスはどのくらいですか?
A: 通常の使用中、保証期間中、当社が無償で修理、保証期間中、または不適切な使用によって引き起こされた損傷は、無償保守の範囲外です。当社の製品である限り、技術サポートサービスを提供できます。
Q: 液晶画面を直接エクスポートできますか?どのような認証を提供できますか?
A:液晶製品はRoHS規格に準拠しており、直接輸出できます。RoHS、CE、SGS認証による製品です。
Q: どのような包装?輸送プロセスは損傷を受けませんか?
A: 当社の製品は 3 つのカテゴリに分類されます。小型スクリーンは発泡包装を使用し、中小サイズはナイフ カード分離包装を使用し、大型スクリーンは航空機の箱の包装に使用され、すべてのパッケージは安全を確保するために外箱とストラップで保護されています。物資輸送の。
Q: 製品の図面とテスト レポートを提供できますか?
A:お客様のニーズに応じて、当社は製品関連情報とテストレポートを提供できます。
Q: 製品仕様は中国語ですか、それとも英語ですか?
A: 製品仕様には、中国語と英語の 2 つのバージョンがあります。
