商品名: | 8X2 LCD キャラクターモジュール | 文字×台詞: | 8文字×2行 |
---|---|---|---|
LCDモード: | STN 正黄緑 | 偏光子: | 半透過型 |
バックライト: | 黄色緑LED | キャラクター: | 黄緑色の背景に暗い文字 |
IC: | AIP31066 | ICパッケージタイプ: | 穂軸 |
動作温度: | -20~70℃ | 保管温度: | -30 80℃に |
ハイライト: | 英数字LCDディスプレイモジュール、STN 8x2文字LCDモジュール、AIP31066文字LCDモジュール,STN 8x2 Character LCD Module,AIP31066 Character LCD Module |

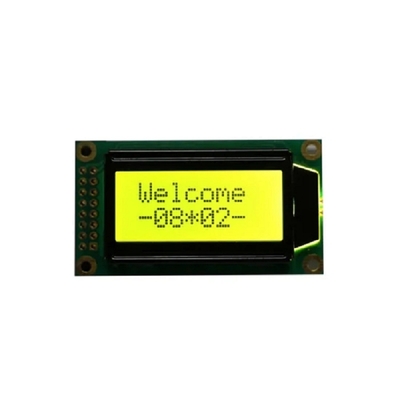

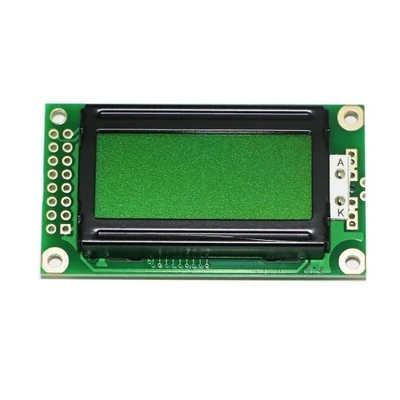

英数字表示モジュール STN 8x2 モノクロ文字 LCD 表示モジュール
8x2 文字 LCD モジュールのクイック詳細
この 8x2 LCD ディスプレイ モジュールは、電圧 5V または負電圧 3V で駆動されます。バックライトはオプションです。バックライト付きまたはバックライトなしのモジュールを選択できます。バックライトには、黄緑、青、白、アンバー、赤、RGB バックライトなど、さまざまな組み合わせがあります。この 8x2 文字のモノクロ LCD ディスプレイには、IC AIP31066 が組み込まれており、英語/日本語、西ヨーロッパ、東ヨーロッパ、スカンジナビア ヨーロッパ、キリル文字 (ロシア語)、ヘブライ語/アラビア語などのフォントを選択できます。RYP0802B-Y のデフォルト インターフェイス8x2 LCD ディスプレイは 6800 です。SPI や I2C などのインターフェイスが必要な場合は、それらも利用できますが、IC は RW1063 に置き換えられます。
モノクロ 8x2 LCD ディスプレイの仕様
LCD名 | 0802 文字 LCD スクリーン STN 8x2 LCD ディスプレイ モジュール | ||
表示形式 | 8文字×2行 | ディスプレイモード | STN YG/ブルー |
液晶の色 |
表示ドット:白、 背景: 青 |
表面処理 | アンチグレア |
外形寸法 | 58.0(W)×32(H)×6.8MAX(T)mm | 観覧エリア | 38.0MIN(W)×16.0MIN(H)mm |
視線方向 | 6時 | インターフェイス入力データ | 4 ビットまたは 8 ビットの MPU インターフェイスが有効 |
バックライト | 白い | 運転方法 | デューティ1/16、バイアス1/5 |
動作温度 | -20℃~+70℃ | 保存温度 | -30℃~+80℃ |
0802 英数字ディスプレイモジュールの輪郭図
キャラクター液晶ディスプレイの特長
LCD キャラクタ モジュールは、非常に低い消費電力と長期的な信頼性で知られる「特徴的な」シンプルなディスプレイ デバイスです。これらは、事前設定されたパターンで英数字を表示するように設計されており、LCD をコンピュータ モニタまたはテレビと見なすときに考えられるような柔軟性はありません。ほとんどの場合、それらは 8 文字、16 文字、または 32 文字しか表示しない小さなディスプレイであり、ステータス レポートや小規模な通信に使用されます。
多くの LCD モジュールにはバックライトがなく、反射モードで動作します。これは、液晶アセンブリの後ろにある反射要素を使用して表示文字を見るために周辺光が必要であることを意味します。他の点では、バックライト LCD として動作し、印加電圧によって有効になる偏光遮断結晶構造を備えています。
LCD モジュールは、計算機やその他の電子機器で一般的に見られ、合理的な操作のために視覚的なコミュニケーションが必要です。プリンター、電子レンジ、ポケットベル、デジタル時計などもその例です。この形式のディスプレイは、それらが提供するコスト、効率、および操作の容易さから、電子愛好家の間でも非常に一般的です。
ロイヤルディスプレイの文字LCDモジュール(LCM)
Royal Display は、お客様のアプリケーション向けに幅広い標準文字 LCD モジュールを提供しています。当社の LCD キャラクタ ディスプレイは、8x2、12x2、16x1、16x2、16x4、20x2、20x4、24x2 から、5x8 ドット マトリックス文字の 40x4 フォーマットまで利用できます。LCD パネル技術には、TN、STN、FSTN、FFSTN タイプが含まれ、偏光子のポジティブ モードとネガティブ モードのオプションもあります。黄/緑、白、赤、青、緑、琥珀色、RGB LED など、さまざまな色のさまざまな LED バックライトが用意されています。また、バックライトなしのオプションもあります。
お客様のアプリケーションの要求を満たすために、これらの文字 LCD ディスプレイは、6:00、12:00、3:00、および 9:00 時の視野角で利用できます。ロイヤルディスプレイは、英語/日本語、西ヨーロッパ、東ヨーロッパ、スカンジナビア ヨーロッパ、キリル文字 (ロシア語)、ヘブライ語/アラビア語など、さまざまな IC オプションの文字フォントを提供します。これらの LCD キャラクタ モジュールと LCM モジュールは、エントランス ガードの機器、電報、医療機器、カーおよびホーム オーディオ、白物家電、ゲーム機、おもちゃなどを含む産業用および民生用アプリケーションで使用できます。
