商品名: | 2004年 文字液晶モジュール | 点フォーマット: | 20X4 |
---|---|---|---|
アウトライン(mm): | 98*60 | 見る方向: | 6:00 |
バックライト: | 白いですかこはく色LEDのバックライト | 液晶タイプ: | FSTN肯定的、STN灰色 |
ドライバーIC: | ST7066U | ICのパッケージ: | 穂軸 |
動作温度: | -20℃~70℃ | 保存温度: | -30℃~80℃ |
ハイライト: | モノクロ文字 LCD ディスプレイ モジュール,STN YG 20x4 文字 LCD モジュール,98*60 文字 LCD モジュール |

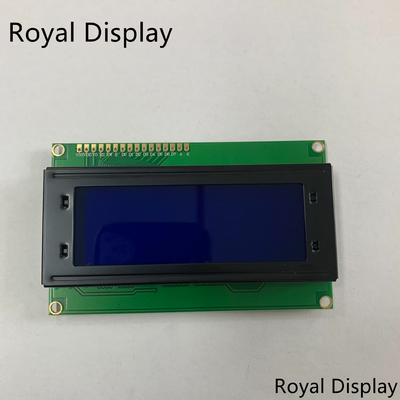

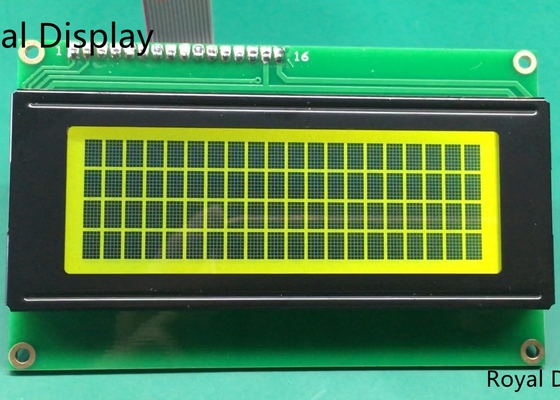

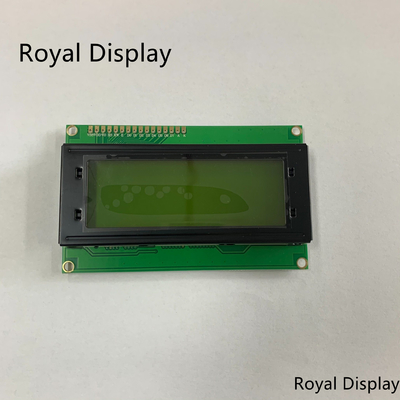

モノクロ STN YG 20x4 文字 LCD ディスプレイ モジュール 2004 LCD モジュール
20x4 文字 LCD モジュールのクイック詳細
RYP2004B は、モノクロ 20x4 文字 LCD ディスプレイ モジュールです。モジュールサイズは98.0×60.0mm。このシリーズには IC ST7066 が組み込まれており、デフォルトのインターフェイス 6800 をサポートしています。インターフェースで利用可能なその他のオプションは、SPI と I2C です。デフォルトの電圧は 5V です。3V を使用する場合、負電圧の電源も 3V にする必要があります。LED は、PIN1、PIN2、PIN15、PIN16、または A & K によって駆動できます。RYP2004B は、LED バックライト、LCD タイプ、さまざまな種類の偏光子、およびフォントの複数の組み合わせを提供し、選択することができます。詳細についてはお気軽にお問い合わせください。
モノクロ 20x4 LCD ディスプレイの仕様
アイテム | 説明 |
商品名 | 20X4 文字 LCD モジュール、2004 年英数字表示モジュール |
モデル番号。 | RYP2004B |
ドット形式 | 20X4 |
外形(mm) | 98×60 |
表示エリア(mm) | 76×25.2 |
視野角 | 6時 |
液晶タイプ | FSTN-ポジティブ、STN-グレー |
バックライト | 白色または黄色の LED バックライト |
ドライバーIC | ST7066U |
電源 | 5.0V |
インターフェース | 平行 |
動作温度 | -30℃~70℃ |
保管温度 | -30℃~80℃ |
2004年英数字ディスプレイモジュールの等高線図
20x4 文字 LCD ディスプレイの特長
1.製品名:20×4 LCDモジュール
2. アプリケーション: POS 端末、流量計、試験装置、測定器、家電
3. 表示タイプ: STN ブルー、FSTN ポジティブ、STN ブルー ネガティブ
4. 構造: COB
5. 偏光子のタイプ: 半透過型/反射型/透過型
6.動作温度:-20〜70℃
7. コネクタ方式: PIN
8. 電圧: 5v
9.保管温度:-30~80℃
10.バックライト:LEDバックライト
11. 4行20文字
ロイヤルディスプレイの文字LCDモジュール(LCM)
Royal Display は、お客様のアプリケーション向けに幅広い標準文字 LCD モジュールを提供しています。当社の LCD キャラクタ ディスプレイは、8x2、12x2、16x1、16x2、16x4、20x2、20x4、24x2 から、5x8 ドット マトリックス文字の 40x4 フォーマットまで利用できます。LCD パネル技術には、TN、STN、FSTN、FFSTN タイプが含まれ、偏光子のポジティブ モードとネガティブ モードのオプションもあります。黄/緑、白、赤、青、緑、琥珀色、RGB LED など、さまざまな色のさまざまな LED バックライトが用意されています。また、バックライトなしのオプションもあります。
お客様のアプリケーションの要求を満たすために、これらの文字 LCD ディスプレイは、6:00、12:00、3:00、および 9:00 時の視野角で利用できます。Royal Display では、英語/日本語、西ヨーロッパ、東ヨーロッパ、スカンジナビア ヨーロッパ、キリル文字 (ロシア語)、ヘブライ語/アラビア語など、さまざまな IC オプションの文字フォントを提供しています。これらの LCD キャラクタ モジュールと LCM モジュールは、エントランス ガードの機器、電報、医療機器、カーおよびホーム オーディオ、白物家電、ゲーム機、おもちゃなどを含む産業用および民生用アプリケーションで使用できます。
