詳細情報 |
|||
| サイズ: | 0.28" ~4" | チップの色: | フルカラー |
|---|---|---|---|
| ディスプレイ機能: | グラフィック | ピクセル: | 10mm |
| 極性: | 共通アンード/共通カソード | 表面の色: | 黒いですか灰色色 |
| ディジット: | 1から6 | 色: | 、赤い、緑、黄色い青い、オレンジ… |
| ハイライト: | RoHS 7の区分は表示を導いた,共通の陰極7の区分のLED表示,表示器の共通の陽極7区分表示 |
||
製品の説明

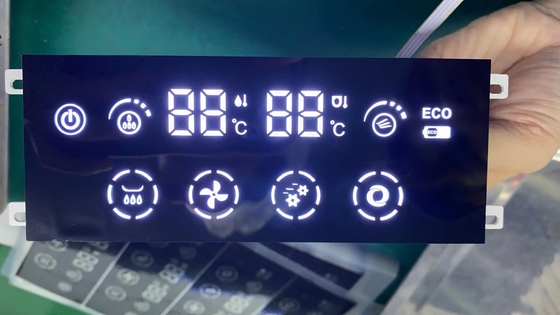

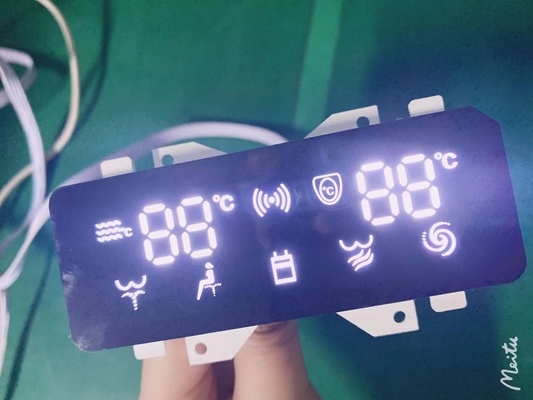

カスタマイズされた超薄白色7セグメントLEDディスプレイ 温度/タイマー表示用の共通カソード
ほかに2つの異なるタイプドライブ7セグメントディスプレイ: - 共通アンードタイプと共通カソードタイプ. 共通アンードタイプでは,ディスプレイ上のすべてのアンードは,一般的に電源である共通のピンに固定されています.LEDはカソードで制御され 地面がオンで電源がオフです.
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=20mA | 2.8 | 3.3 | V | |
| 逆電圧 | ロープ | Ir=10uA | 30 | V | ||
| 光の強さ | IV について | If=20mA | 30 | マクド | ||
| 半分の価値を持つスペクトル | △λ | If=20mA | 30 | nm | ||
| 波長 | Dλ | If=20mA | 473 |
| パラメータ | シンボル | 格付け | ユニット |
| 前向きの電流 (ダースごとに) | Ipm | 20 | mA |
| 逆電圧 (ダースごとに) | ロープ | 5 | V |
| パワーディシペーション (ダース) | Pm | 80 | mW |
| 動作温度範囲 | トップ | -40~+120 | oC |
| 貯蔵温度範囲 | Tstg | -40~+120 | oC |
| 溶接温度 (3秒) | ほら | 260 | oC |
デジタル時計,電子メーター,基本的な電卓,家電,自動車のディスプレイ,数値情報を表示するその他の電子機器ドライブ7セグメントディスプレイには,共通アンード型と共通カソード型が2種類あります.
7セグメントのLEDディスプレイの利点
一桁の7セグメントディスプレイは,表示される出力の範囲が事前に知られている多くの組み込みシステムおよび産業用アプリケーションで使用されます.基本 1 桁の 7 段目の表示は 0-9 から数値といくつかの文字を表示することができます. 7セグメントディスプレイは異なるタイプで,特に表示できる数字/文字の数で異なります.基本的に7セグメントディスプレイは単一のユニットです.1桁または 1文字しか表示できない単一のユニット7セグメントディスプレイを複数で2桁のディスプレイ,3桁のディスプレイまたは4桁の7セグメントディスプレイを形成することで,より多くの数字が表示されます.Arduinoと7セグメントのディスプレイを一緒にインターフェースするチュートリアルから始めよう
7セグメントディスプレイには多くの制限があります. 特に,表示できる文字の範囲では.7つのセグメントのディスプレイよりもはるかに高度なディスプレイがあり,アルファベットのほぼすべての文字を表示することができます. 例えば:- 16×2のLCDは,ほぼすべてのASCII文字を表示できます. なぜ7セグメントディスプレイがまだ市場にあるのか,疑問に思うかもしれません.7セグメントのディスプレイは,市場で利用可能なディスプレイデバイスに関して最も安いオプションです16×2のLCDモジュールのコストの10分の"で単位数/文字7セグメントディスプレイユニットが利用できます.
ディスプレイのLEDはそれぞれ位置部を配置し,その接続ピンの1つを長方形のプラスチックパケットから引き出します.これらのLEDピンは,それぞれのLEDを代表する"a"から"g"までラベル付けされています特定の順序で適切なピンを前方に偏して,いくつかのセグメントが明るく,他のセグメントは暗くなります.,画面に対応する文字が表示されます.
画面の共通ピンは,一般的にその種類を教えてくれます.ピン接続には2種類のピンがあります.接続されたカソードと接続されたアノードのピン,共通カソード (CC) と共通アノード (CA) を示す名前からわかるように,CCディスプレイには7つのLEDのすべてのカソードが接続されているが,CAディスプレイには7つのセグメントのすべてのアノードが接続されている.
