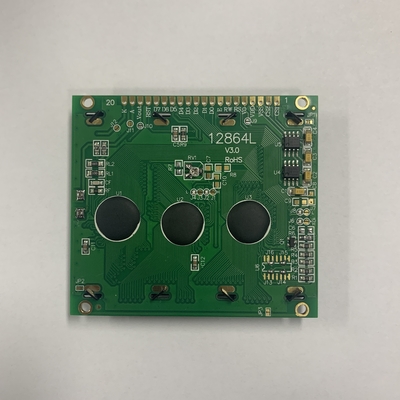

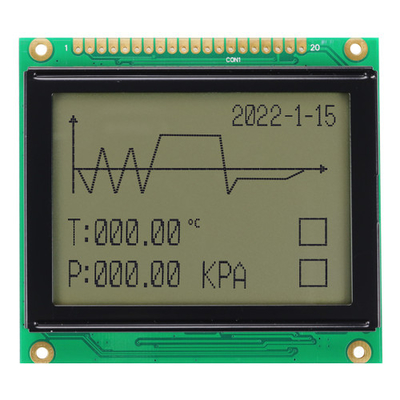

128x64モノクロ20pin 3.3V FSTN STNの表示画面12864のグラフィックLcdモジュール
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | ROYAL DISPLAY |
| 証明: | SGS ROHS |
| モデル番号: | LCM12864L |
お支払配送条件:
| 最小注文数量: | 500pcs |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 220pcs/CTN 11Kg L45*W36*H32CMのカートン、Capboard、EPEのまめの皿 |
| 受渡し時間: | 25~28仕事日 |
| 支払条件: | L/C、T/T、L/C、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 10K/Month |
|
詳細情報 |
|||
| 商品名: | 写実的なLCD 128X64dots LCDの表示モジュール | モデル番号。: | LCM12864L |
|---|---|---|---|
| システム出力表示形式: | 128x64dots | 視野角: | 6時 |
| LEDのバックライト: | 側面の白 | コントローラーIC: | KS0107 |
| 液晶タイプ: | FSTN否定的 | 輪郭L X W X H: | 78.0mm x 70.0mm x 14.3mm |
| 見る区域L X W: | 62.0mm x 44.0mm | 作用面積L X W: | 56.28mm x 38.36mm |
| 動作温度: | -20º C~70º C | 保存温度: | -30º C~80º C |
| ハイライト: | 6時12864 lcdスクリーン,FSTN STN 12864 lcdスクリーン,FSTN否定的で写実的なlcdのモジュール |
||
製品の説明
128x64 モノクロ 20pin 3.3V FSTN/STN 表示画面 12864 グラフィック液晶モジュール
128*64 グラフィック LCD モジュールのクイック詳細
製品名: 128x64 グラフィック LCD モジュール
ドットマトリックス：128×64ドット
液晶モード：STN
コントローラーIC：KS0107相当品
駆動方法: 1/64 デューティ;1/9バイアス
アンジーを見る：6時方向
6800 シリアル 8 ビット MPU インターフェイス
バックライト: LED
動作温度範囲：-20～70℃;
保存温度範囲：-30～80℃
モノクロ 128*64 LCD ディスプレイの仕様
モノクロ 128*64 LCD ディスプレイの仕様
| アイテム | 説明 |
| 商品名 | 128x64 LCD モジュール |
| モデル番号。 | LCM12864L |
| ドット形式 | 128X64 |
| 外形(mm) | 78.0L×70.0W×12.5(最大)H |
| ビューエリア(mm) | 62.0x44.0 |
| ディスプレイモード | FSTN |
| 関税 | 1/64、1/9バイアス |
| ドライバーIC | KS0107 |
| 視線方向 | 6:00 |
| 動作温度 | -20℃～70℃ |
| 保管温度 | -30℃～80℃ |
128×64ドットマトリクスLCDモジュールの輪郭図
グラフィックLCDモジュールの特長
グラフィックLCD完全に変更可能なグラフィックを表示できます。これは、多くの異なるメニューを表示する必要があるアプリケーションや、複数の異なるフォントやフォント サイズを表示する機能が必要なアプリケーションの一般的なオプションです。変化するグラフィックスに加えて、低消費電力で最適な日光の可読性を提供することもできます。
特徴
さまざまな既製のサイズと解像度
ほとんどの商品は在庫があり、即日発送可能
完全に変更可能なグラフィックを表示する機能
日光可読
低消費電力
完全にカスタマイズ可能
当社のお客様は、製品が次の基準を満たすか超えることを期待する必要があります。
グラフィックLCD完全に変更可能なグラフィックを表示できます。これは、多くの異なるメニューを表示する必要があるアプリケーションや、複数の異なるフォントやフォント サイズを表示する機能が必要なアプリケーションの一般的なオプションです。変化するグラフィックスに加えて、低消費電力で最適な日光の可読性を提供することもできます。
特徴
さまざまな既製のサイズと解像度
ほとんどの商品は在庫があり、即日発送可能
完全に変更可能なグラフィックを表示する機能
日光可読
低消費電力
完全にカスタマイズ可能
当社のお客様は、製品が次の基準を満たすか超えることを期待する必要があります。
すべての製品
| 信頼性試験 | お客様は、すべての生産部品が、温度、湿度、および振動に対する運用要件を満たすか、それを超えることを期待できます。 |
| ガラスの清潔さ | お客様は、ガラスがライナーによって保護され、清潔基準に注意して提示されることを期待できます。これは、ガラスに汚染物質、指紋、その他の異物が付着していないことを意味します。 |
| ベゼルの外観 | ベゼルは、異物や目障りな外観上の傷がないように均一に塗装されます。当社の基準は、きれいな傷のない表面を維持します。 |
| PCBの外観 | PCB は、長期的な信頼性を念頭に置いて提供されます。仕上げには気泡や異物混入がなく、UL 火災要件をすべて満たしています。PCB 材料は、常に業界標準の範囲内で提供されます。PCB のエッジはきれいにカットされ、バリがなくなります。 |
| はんだ付け | すべてのリードおよび SMT コンポーネントのはんだ付けは、機械的セキュリティと電気的接続を提供する上で一貫しています。 |
| 一貫性 | 当社の製造および検査プロセスは、ロットごとの製品の一貫性を保証します。これは、何年にもわたって処理された注文が継続的にお客様の期待に応えることを意味します。これは、プロセスの細部に注意を払い、ゴールデンユニットと比較して、製造仕様を厳密にすることによって行われます。 |
| 製品の完全性 | 製品製造の品質は、建設の完全性を保証します。お客様は、部品の緩みや材料の欠落を心配することなく、しっかりとした組み立てを期待できます。当社の製品は、温度、湿度、振動条件を含むすべての環境要件を満たします。 |
| ガラスの色 | ガラスの色に通常のばらつきが生じる場合がありますが (製造公差による)、Royal Display は、社内で承認されたカラー チャートに従って色のコンプライアンスを維持しています。これらのチャートは、ガラスのわずかなずれが特定され、必要に応じて修正されるように維持されます。 |
| ESD 保護と安全性 | すべてのデバイスは、ESD 保護を考慮して設計および処理されています。これには、帯電防止バッグ、ラップ、およびトレイ内の ESD-SAFE パッケージが含まれます。お客様は、デバイスを最大限に保護するために、常に ESD の安全性に従うことを忘れないでください。 |
モノクロ グラフィック LCD モジュールに関する FAQ
Q1.サンプルはどのように入手できますか?
A：サンプルが必要な場合は、ご要望に応じて作成できます。
サンプル料金と運賃を支払う必要があります。サンプルのリードタイムは常に 2 ～ 5 日以内です。
Q2.液晶の注文方法は？
A: ご注文書を電子メールでお送りいただくか、請求書を 1 部送付するよう依頼してください。ご注文には以下の情報が必要です。
1)製品情報 - 数量、部品番号
2)納期が必要です。
3) 配送情報 - 会社名、住所、電話とファックス番号、目的地の港。
4) 中国にフォワーダーがある場合は、フォワーダーの連絡先の詳細。
Q3.サンプルはどのくらいの期間で入手できますか?
A:サンプルは5~7日で配達の準備ができています.サンプルは速達で送られ、5~7日で到着します.
Q4.データシートはいつ入手できますか?
A: お問い合わせをいただいたら、まずご希望の部品番号をお知らせください。その後すぐにデータシートをお送りします。
