商品の詳細:
お支払配送条件:
|
商品名: | 5.1インチ 240x128 LCDモジュール | 画面タイプ: | STN ブルー、透過型、ネガ/FSTN 半透過型、ポジティブ |
---|---|---|---|
解像度: | 240X128 | タイプ: | グラフィックCOB |
ドライバー方式: | 1/128デューティ | 見る方向: | 6時 |
IC: | T6963C | バックライト: | 白色LED |
動作温度: | -20℃~+70℃ | 保管温度: | -30℃~+80℃ |
ハイライト: | STN ドット マトリックス グラフィック LCD モジュール,STN グラフィック LCD モジュール 5.1 インチ,グラフィック LCD モジュール 240x128 |

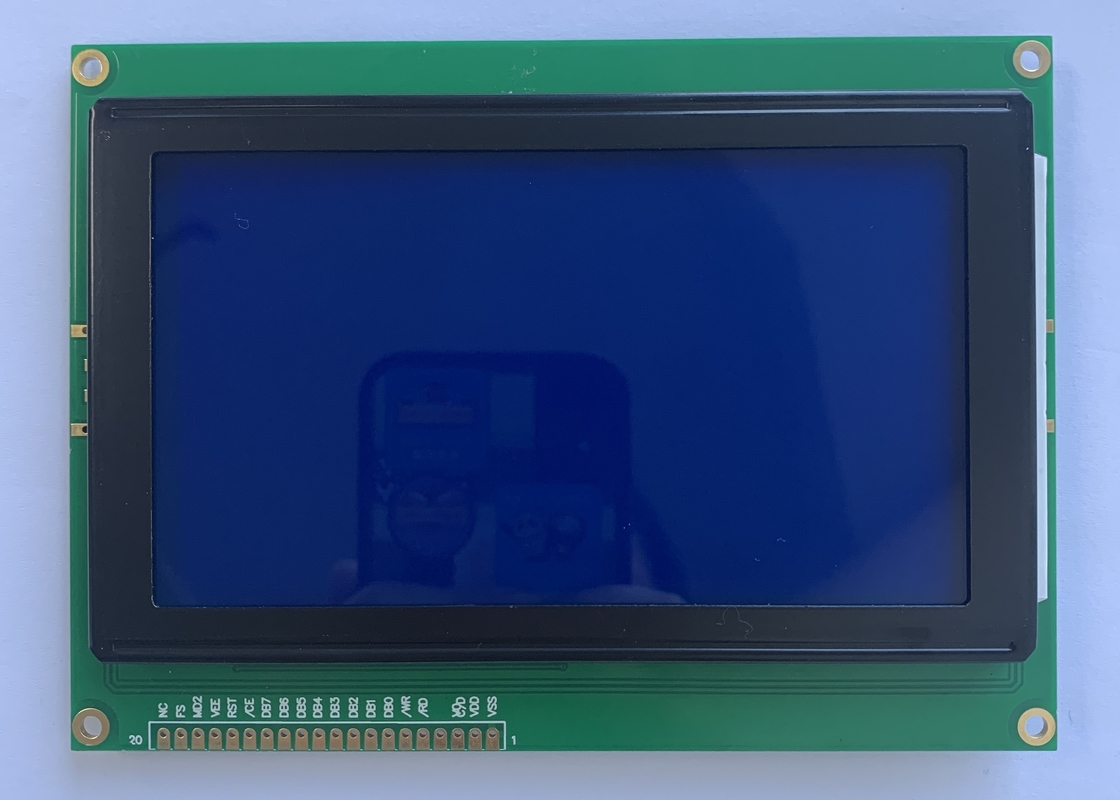

5.1 インチ STN ブルー グラフィック モノクロ LCD モジュール 240x128 ドット マトリックス ディスプレイ
240*128 ドット マトリックス LCD モジュールのクイック ディテール
1. 解像度: 240*128
2. サイズ:5.1インチ
3.表示モード: STN/ネガ/透過型/ブルー
4. 駆動:デューティ:1/128、バイアス:1/16、VLCD:17.5V、VDD:5.0V
5. 視野角: 6 0' クロック
6. 動作温度:- 20ºC~+70ºC
7. 保管温度: - 30°C~+80°C
8. 制御 IC: T6963C (または互換)
9.バックライト:エッジホワイト
5.1 インチ 240*128 グラフィック LCD ディスプレイの仕様
アイテム | 説明 |
商品名 | 240x128 LCD モジュール |
モデル番号。 | RYP240128A |
ドット形式 | 240x128 |
外形(mm) | 144.0×104.0×14.3(最大)mm |
アクティブエリア(mm) | 107.98×57.58mm |
ディスプレイモード | STN ブルー |
関税 | 1/128、1/16バイアス |
ドライバーIC | T6963C |
視線方向 | 6:00 |
動作温度 | -20℃~70℃ |
保管温度 | -30℃~80℃ |
240*128 グラフィック LCD モジュールの等高線図

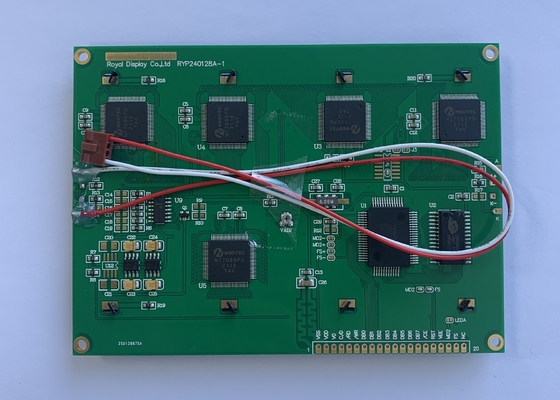

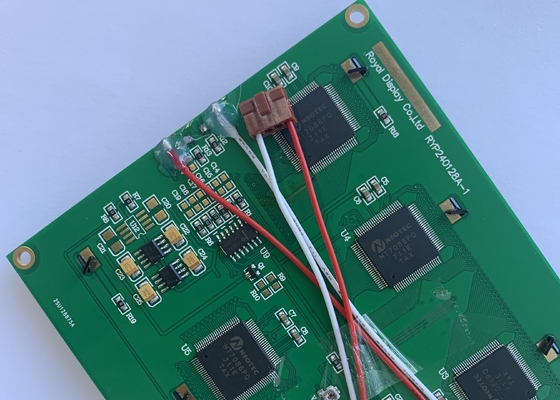

RYP240128A は、LED バックライトを備えたドット マトリックス 240x128 モノクロ グラフィック LCD ディスプレイ モジュールです。モジュールの寸法は144.0×104.0mmで、アクティブエリアのサイズは107.98×57.58mmです。RA6963 IC を使用したこのモジュールは、8080 パラレル インターフェイスをサポートします。
この 240x128 グラフィック LCD ディスプレイ モジュールのロジック電源電圧範囲は 3V ~ 5.5V で、負電圧も組み込まれています。モジュールは、-20 ~ +70°C の温度で動作できます。保管温度範囲は-30~+80℃です。この 240x128 LCD ディスプレイの詳細については、お気軽にお問い合わせください。
グラフィックLCDモジュールのFAQ
1.長期継続供給保証
長い開発期間を経て、まだディスプレイを提供できるか心配されていることは承知しています。Royal Display は、この Web ストアで販売するすべての製品について、すべてのお客様に約束します。長期間の継続的な供給をお約束し、供給を終了することはありません.一部のコントローラーICは生産を停止する可能性があります.完全に互換性のあるものを見つけるよう努めます.同等品が入手できない場合は、新しいツールを作成して使用します.交換用として最も類似したICです。そのため、研究時間が非常に長くても心配する必要はありません。
2. 保証の対象と期間は?
すべての製品は、出荷日から 1 年間、すべての製品に機能上の欠陥がないこと、および出荷日から 30 日間、すべての製品に視覚的な欠陥および部品の欠品がないことを保証する限定保証の対象となります。配送中に製品が破損した場合、または注文が正しくない場合は、受領後 2 日以内に通知する必要があります。
3. 保証対象の製品に欠陥がある場合はどうなりますか?
当社の判断により、(a) 新品または再生部品を使用して製品を修理するか、(b) 製品を新品または再生製品と交換します。「再生品」とは、元の仕様に戻されたコンポーネントを意味します。返金、クレジットメモは行いません。
4. 保証請求はどのように行うのですか?
保証サービスを利用するには、最初に返品承認番号 (RMA) を当社の営業担当者に請求する必要があります。
