商品の詳細:
お支払配送条件:
|
ディスプレイタイプ: | 8 (文字) X 2 (行) | LCDタイプ: | FSTN 陽性 伝送 |
---|---|---|---|
IC: | Nt7066u-F00 | 方法の運転: | 1/16義務、1/5バイアスの |
見る方向: | 6時 | 電圧の運転: | LCD=4.7V,LCM=5.0V |
操作 Temp. ((°C): | -20から+70 | 貯蔵温度. ((°C): | -30から+80 |
ハイライト: | 0802 キャラクターLCDディスプレイモジュール,STN キャラクター LCD モジュール |
キャラクターLCDは,テキストと単純なアイコンを表示する電子機器で使用される液晶ディスプレイ技術で,通常は固定文字サイズと配置で提示されます.8x2文字のLCDは,液晶ディスプレイ (LCD) モジュールで,2行ごとに8文字を表示することができる.8x8文字のLCDまたは8x2文字のLCDとして知られています.LCDディスプレイは,液晶セルと電流を使用して画面上の文字の可視性を制御します.この 16x4文字のLCDモジュールです..
この表には具体的な指示があります.
表示形式 | 8 (文字) ×2 (行) |
表示モード | STN,POSITIVE ((Y-G),TRANSFLECTIV (STN,ポジティブ) について |
運転方法 | 奉仕 の 業 に 関する 責任,1/6 |
視野 (mm) | 38 (L) X16 (W) |
図面の寸法 (mm) | 58 (L) X 32 (W) XMax 13.8 (T) |
ポイントサイズ (mm) | 0.56 ((W) X0.66 ((H) |
ポイントピッチ (mm) | 0.6 ((W) X0.7 ((H) |
文字のサイズ | 2.96 ((W) X5.56 ((H) |
IC | SPLC780D |
指示を表示する | 6時 |
インターフェースモード | 8ビット MPU インターフェース |
バックライト | 側 Y-G |
ドライブパワー | VDD=5.5V |
オペレーションテンプ | -20から+70 |
保存時間. | -30から+80 |

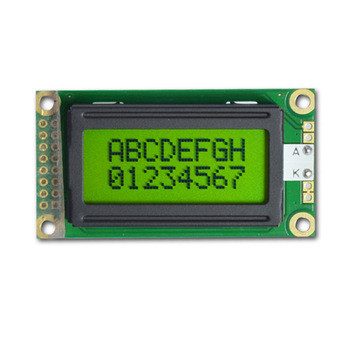

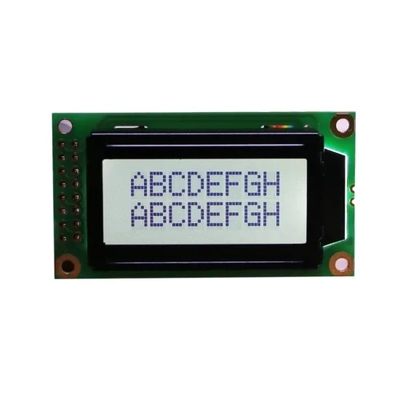

0802文字のLCDモジュールの図
1画像安定性: 文字LCDは通常,寿命が長く,ピクセル燃焼や画像の薄れなどの問題には弱い.長期間の継続的な使用を必要とするアプリケーションでは非常に信頼性があります.
2低電力消費:液晶分子が必要に応じてのみ配置されるため,バッテリー電源に依存したり長期使用を必要とするデバイスでは非常に経済的です.
3高い可視性:文字LCDは優れた可視性を提供し,明るい日光や薄光環境でも文字や画像を明確に表示できます.屋外でも屋内でも とても快適です.
4情報表示:文字LCDは,テキストと数字を表示するために主に使用され,メッセージ,データ,パラメータを表示する必要があるアプリケーションに適しています.通常は文字を列や列の形で配置します..
5制御が簡単:文字LCDの制御は比較的簡単で,マイクロコントローラーまたは専用LCDコントローラを使用して管理できます.組み込みシステムや電子機器への統合を容易にする.
6環境に優しい:他のディスプレイ技術と比較して,特徴 LCDは,水銀や鉛などの有害物質を含まないため,材料を少なくし,環境に優しい.
キャラクターモジュール (Character module) は文字,シンボル,数字を表示できるアルファヌマリックディスプレイである. 16x4文字のLCDディスプレイは,デジタルメーター,タイマー,温度コントローラリアルタイムデータ,測定結果,機器の状態等を表示し,基本的な情報表示機能を提供します.16x4文字のLCDディスプレイも組み込みシステムで使用できますマイクロコントローラ開発ボード,埋め込みコントローラ,ロボット制御パネルなどです. デバッグ情報,ユーザープロンプト,ステータスインジケーター,開発者とユーザーの間のやり取りを容易にする.
1TN/STN/FSTNなどの異なるモードで利用できます.
2サポート文字: 8x2,16x1,16x2,16x4,20x4,ect..
3新しいサイズ,バックライト,色,
4PCB回路板 接続モードなど
5異なる要件を満たすことができます.
Q サンプルをもらえますか?
A はい,ただ私たちにサンプル注文を与え,そしてカスタムのための無料のサンプル しかし,モジュール料と配達料を支払う必要があります.
Q LCD モジュールをカスタマイズするには?
A.LCDモジュールの設計と図面の確認のためのメッセージをください.
Q 模具のコストは返金できますか?
A: 満足した量であれば,はい.
Q 大量に注文すれば,より安値を得られるか?
A はい,より安い価格で,より大きなサイズオーダーです.
Q 注文はいつ発送する?
A 通常,支払いの受信後25日,しかし,それは注文量と生産スケジュールに基づいて交渉することができます.
