詳細情報 |
|||
| 輪郭のサイズ: | 79.00*46.0*11.2 mm | 視野: | 54.8*19.1 mm |
|---|---|---|---|
| ポイントサイズ: | 0.38*0.43mm | ドットピッチ: | 0.40*0.45mm |
| インターフェース: | 8 ビット 8080 | 動作温度: | -30〜+70°C |
| ハイライト: | ST7567写実的なLCDのモジュール,バックライト付きのグラフィックLCDモジュール,黄色緑色 グラフィックLCDモジュール |
||
製品の説明

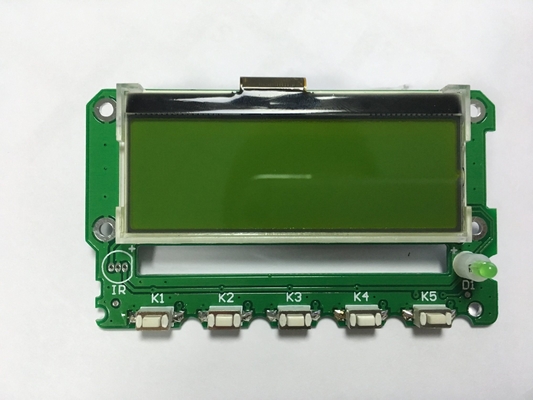

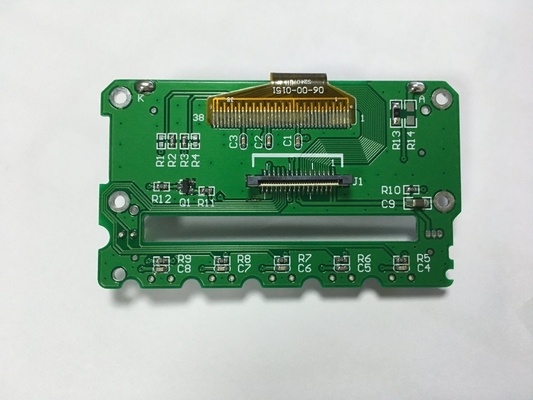

122*32 グラフィックLCDモジュール ST7567 背景照明付きの黄色緑色 12H 広温工業ディスプレイ
製品説明
グラフィックLCD (液晶ディスプレイ) は,グラフィックコンテンツとカスタムパターンを表示できるディスプレイの一種である.文字ベースのLCDとは異なり,事前に定義された文字のみが表示される.グラフィックLCDは,個々のピクセルを制御することができますFSTNは,フィルム補償された超扭曲ネマティックを意味する表示モードです.標準のTN (Twisted Nematic) 画面と比較して,コントラストと視角を向上させる液晶ディスプレイ (LCD) 技術の1種類FSTNディスプレイは,高品質のグレースケールレンダリングと,異なる照明条件でよりよい読み取れ性で知られています.FSTN (フィルム補償超歪んだネマティック) モードでは122x32ピクセルを持つディスプレイは,122列と32列のピクセルを表示できる特定のタイプのグラフィックディスプレイを指しますグラフィック製品に関するデータです.

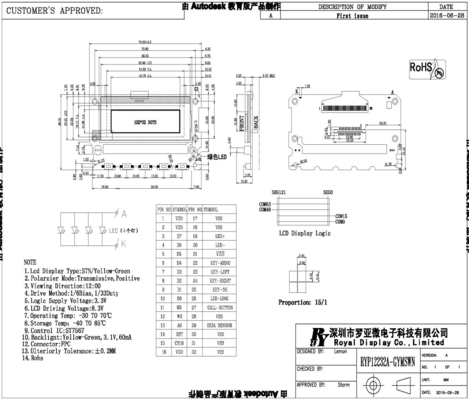

| ポイント | 仕様 |
| 製品名 | 122x32dotsグラフィックLCDモジュール |
| モデル番号 | RYP12232A-GYMSWN-A |
| ドット形式 | 122×32 |
| 輪郭 サイズ (mm) | 79.0 (L) ×46.0 (W) ×11.2 (T) |
| 視野 (mm) | 54.8×191 |
| ディスプレイエリア | 48.78×1438 |
| 視角 | 12時 |
| ポイントサイズ (mm) | 0.38×043 |
| ドットピッチ (mm) | 0.40×045 |
| ドライバーIC | ST7567(コグ) |
| LCDタイプ | STN/Y-G 伝達型 陽性 1/33Duty 1/6バイアス |
| バックライト (タイプ) | 白色,3.1V,60mA 均一性>=75% |
| インターフェースモード | 8 BIT 8080 |
| VDD&VLCD (タイプ) | 3.3Vと8.3V |
| LCM 技術の条件 | RoHS |
| 動作温度 | -30°C~70°C |
| 貯蔵温度 | -40°C~85°C |
製品の特徴
122x32ドットグラフィックLCDモジュールは,カスタムグラフィックとユーザーインターフェース要素を必要とするアプリケーションにいくつかの利点を提供しています.
1サポートディスプレイ容量: FSTN モードで 122x 32 ピクセルドット.
2. チップ上のデータ表示 RAM,容量:122×32 = 3904ビット
3シリアルインターフェースがサポートされています.
4 abundant コマンド機能 データ表示
5静的駆動回路は内部で指示装置を備えています
6低電源液晶ディスプレイ電源回路は内部で装備されている.
7高精度の電圧調整回路
8CRオシレーター回路は内部で装備されている.
9電力消費量が非常に低い
製品アプリケーション
高画質,広い視角を持つ122x32ドットマトリックスLCD画面です.すべての材料は環境保護の要件と RoHS規格に適合しています.
このモジュールは,様々な機器,スマート機器,通信機器,医療機器,産業制御機器,航空宇宙,セキュリティ,家具機器などに広く使用されています.このモジュールの汎用性とグラフィカル機能により,カスタムグラフィックとユーザーインターフェイスが必要な幅広いアプリケーションに適しています.
わたしたち の 奉仕
*最高の品質管理: すべてのLCDは配送前に特殊な機器やメインボードで検査され,動作を保証します.
*適切なパッケージング方法:輸送の安全性を確保するために 防静電袋と泡箱に詰められています
*複数の支払い方法:T/T,ウェスタンユニオン,L/C,PayPal
*信頼性の高い輸送方法:UPS,EMS,DHL,TNT,または航空で迅速な配達.
*プロのカスタマイズされたサービス: プロのチームはOEM&ODMサービスを提供します.
*競争力のある価格: 直接工場価格を提示します.
* 販売後のサービスが優れている:長期間1年間の保証.
