詳細情報 |
|||

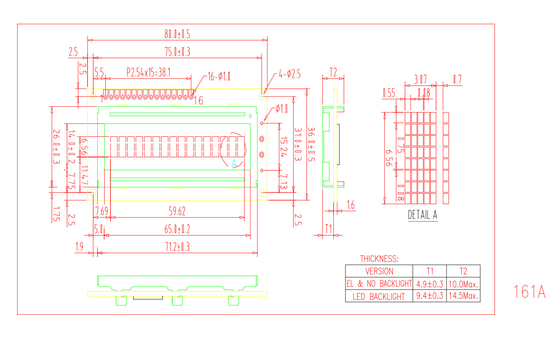

| Module Dimension: | 80*36*10 mm | View Area: | 65*14 mm |
|---|---|---|---|
| DOT Size: | 0.55*-0.75 mm | Character Size: | 3.07*6.56 mm |
| Controller: | Ks0066u or Equivalent | Operating Temp: | -20to +70 Degree C |
| ハイライト: | 広温性文字LCDモジュール,16*1文字のLCDモジュール,16ピン文字のLCDモジュール |
||
製品の説明

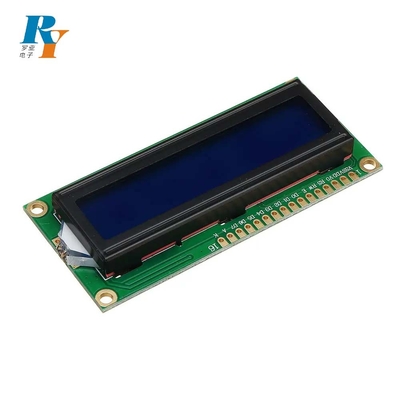

16*1 16ピン モノクロム Stn FSTN ワイド温度 カスタム文字LCDモジュール
製品説明
16*1文字のSTNLCDモジュールは,水平に16文字,垂直に1文字を表示できる液晶ディスプレイモジュールを指します.
STNは,以前のTN (Twisted Nematic) ディスプレイと比較して,コントラストの改善とより広い視角で知られるLCD技術の一種であるSuper Twisted Nematicを意味します.STN ディスプレイは,文字ベースの情報表示のために様々な電子機器で一般的に使用されています..
"16*1"仕様では,モジュールは1列で水平に16文字を表示することができる.各文字は通常,5x8ピクセルマトリックスで構成される.アルファ・ナンバー文字の表示を許可する基本的なグラフィックス要素.
このようなLCDモジュールは,デジタル時計,小さな情報ディスプレイ,計測器,および単純なテキストベースのインターフェースが十分である他のアプリケーションなどのデバイスで広く使用されています.画面のコンテンツを更新するために,マイクロコントローラーまたは他の専用のディスプレイドライバー回路によって制御される..
| ポイント | 記述 |
| LCDディスプレイ | STN |
| 偏振モード | 思考 ポジティブ |
| 見る方向 | 6H 12H 選択可能 |
| 駆動方法 | 1/16 税 |
| ロジック電源電圧 | 結核 |
| 動作温度 | -20~+70°C |
| 貯蔵温度 | -30~+80°C |
| コネクタ | PCB |
申請
16*1文字のSTN LCDモジュールは,小さくシンプルなテキストベースのディスプレイを必要とするさまざまなアプリケーションで使用できます.以下はいくつかの例です:
-
デジタル 時計: LCD モジュール を 用い,時間 と 日付 を コンパクト 形式 で 表示 する こと が でき ます.目覚まし 時計,壁 時計,その他の 時計 装置 に 組み込める こと が でき ます.
-
測定器具: モジュールは,マルチメーター,温度コントローラー,またはpHメーターなどの測定器具に組み込まれ,測定値,単位,またはその他の関連情報を表示することができます.
-
産業用制御パネル: 産業用環境では,LCDモジュールを制御パネルで状態メッセージ,エラーコード,機械やプロセスの操作に関連する他の重要な情報.
-
家電:マイクロ波炉,洗濯機,エアコンなどの家電で設定,タイマー,エラーメッセージを表示するために使用できます.
-
電子機器:LCDモジュールは,小型計算機,ハンドヘルドデバイス,デジタルタイマー,またはポータブルデータロガーなどのさまざまな電子機器に統合できます.ユーザーインタラクションやデータ表示のための基本的なテキストインターフェースを提供するために.
-
自動車用アプリケーション: 自動車環境では,このモジュールは,ラジオ,ダッシュボードディスプレイ,または車内診断システムで,ラジオステーション周波数,車両の速度エンジン診断
わたしたち の 奉仕
1) 品質管理: すべてのLCDは配送前に特殊な機器やメインボードでテストされ,動作を保証します. オリジナルと高品質のOEM製品の両方が利用できます.
梱包: 輸送の安全性を確保するために,防静電袋と泡箱で梱包されます.
3) 支払い条件:T/T,ウェスタン・ユニオン
4) 送料方法: UPS,EMS,DHL,TNT,または航空で迅速な配送.
5) サービス: 顧客からの満足を保証するために最高の販売後のサービス.
6) 配送:商品は,DHL,UPS,TNT,EMS,または航空で 2-4 日間で配達されます.
保証: 通常,製品保証は1年です.
8) サンプル: 当社は品質テストまたは他のビジネス目的のためにサンプルを提供していますが,私たちは親切にサンプルと貨物料金を支払うことをお願いします.
