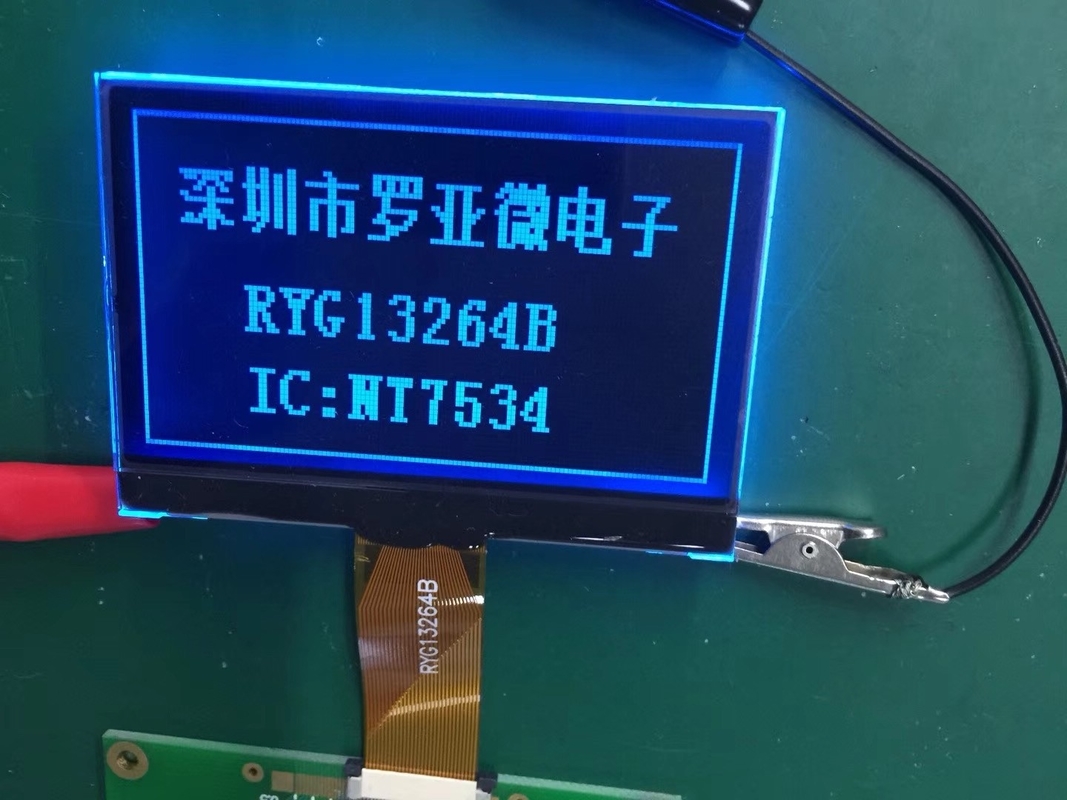

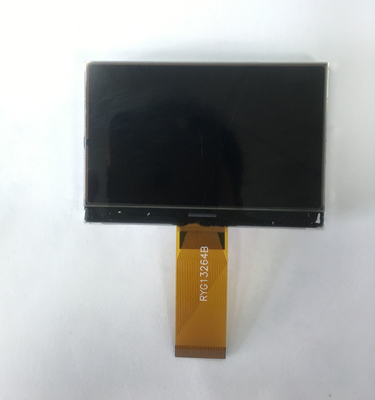

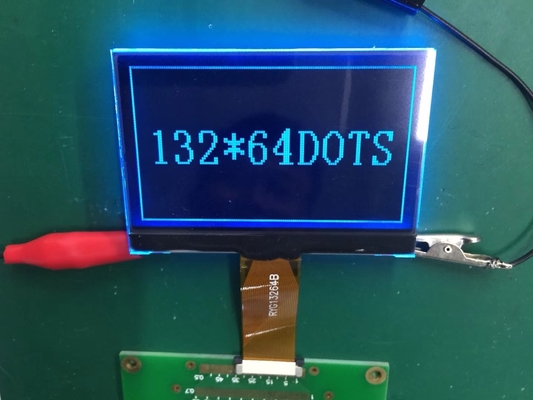

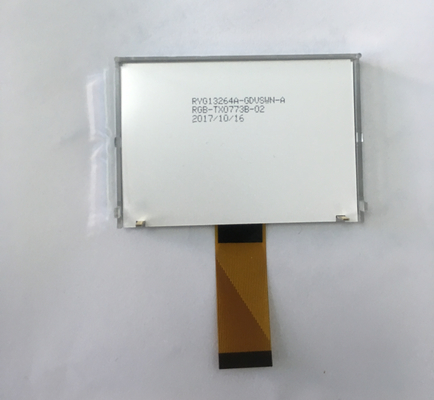

132*64 グラフィック 青/白 コレステリック 反射型SSZ1603Z LCD モジュール
商品の詳細:
| Place of Origin: | China |
| ブランド名: | Royal Display or ODM,OEM |
| 証明: | SGS, ROHS |
| Model Number: | RYG13264BW1 |
お支払配送条件:
| Minimum Order Quantity: | 100 pcs |
|---|---|
| 価格: | 2.99 USD EXW negotiable |
| Packaging Details: | Cartons, Capboard, EPE, Blister Tray. |
| Delivery Time: | 15~25 working day |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Ability: | 50K pcs/month |
|
詳細情報 |
|||
| 色を表示する: | 青/白 | drive method: | 1/64 Duty, 1/9 Bias |
|---|---|---|---|
| controller: | SSD1603Z | module dimension: | 78.22*47.9*1.7 mm |
| view area: | 68.615*33.255 mm | dot size: | 0.495*0.495 mm |
| operating temp: | -20 to +70 degree C | 貯蔵温度: | -30〜+80°C |
| ハイライト: | コレステリック反射グラフィックLCDモジュール,青/白 グラフィックLCDモジュール,132*64グラフィックLCDモジュール |
||
製品の説明
132*64 グラフィック 青/白 コレステリック 反射型SSZ1603Z LCD モジュール
TN/STN/FSTNのディスプレイをどのように選ぶか?
TN[Twisted Nematic]:非常に安価で迅速な応答.しかし,視角 (5: 1 から 10: 1) はかなり限られています (通常は上から下から),コントラストも他のタイプのディスプレイと比較して低いです.通常は灰色に黒色,灰色に青色.
典型的な用途計算機,シンプルな工業機器,手持ちの低コストのガジェット
STN[超歪んだネマティック]: TNより価格が少し高い. TNよりも良い視角とコントラスト (8:1から15:1). しかしTNよりも反応が遅い.ポジティブ (明るい背景の暗いテキスト) またはネガティブ (暗い背景の明るいテキスト) を選択できます画面の大きさと文字の多さをサポートします.
典型的な用途中級手持ちデバイス,自動ディスプレイ,産業用制御パネル
FSTN: [フィルム補償超扭曲ネマティック]: 3種類の間で最高のコントラスト (20: 1 から 40: 1) とビューアングル.フィルム補償層はSTNの色歪みを修正します.もっとプロの格好のディスプレイが必要なら異なる角度や光で読み取れるものであり,より高いコスト (例えば,1kpcsベースで3.5' 240*160 FSTNディスプレイは約10USDになります) を受け入れると,それは良い選択になります.
典型的な用途: 高級な手持ち機器,医療機器,高度な工業機器,携帯測定器
| ポイント | 仕様 |
| 製品名 | 132x64点グラフィックLCDモジュール |
| モデル番号 | RYG13264BW1 |
| ドット形式 | 132×64 |
| LCDディスプレイモード | FSTN/TN モノクロム,色はオプション |
| エンジェル | 12Hか6H |
| 運転方法 | 道徳 的 な 行動 に 対する 態度,1/9 |
| バックライト | ホワイト |
| ドライブIC | SSD1603Zまたは同等の |
| 動作電圧 (V) | 3.5v 最大 |
| LCM 技術の条件 | RoHS |
| 動作温度 | -20°C~+70°C |
| 貯蔵温度 | -30°C~+80°C |
グラフィックLCDモジュールのコスト分解
LCD パネル [LCD+液晶] 30-40 %:サイズと解像度,FSTN品質,ガラス品質
ドライバーIC 10-15%:例えば UC1608やST7529のチップ価格も変動しています
PCBA 10-15%:IC,コネクタ,受動部品を保持する
バックライト 10-15%:オプションで,LED+ライトガイドフィルムコストも質の違いがあります.
偏光剤とフィルム5〜10%: 通常はSTNまたはFSTNディスプレイ用です.
組み立てと労働 10-15%: 手動/半自動組み立て,結合,溶接.通常,5k-10kpcsの注文では,半自動から完全に自動組み立てを整理することができます.しかし,ある処置には,人間の労働も多く必要です.高コストで長期にわたる開発が必要だからです.
QCテスト (3~5%): 光学,電気,視覚テスト
梱包 (1-2 %): 輸送保護のためのトレイまたはブリスターパッケージ.
利益率: 生産や輸送などの無駄を考慮する必要がありますが,より多くのものを購入すると,価格は常に交渉可能です.
わたしたち の 奉仕
1最良品質管理: すべてのLCDは配達前に特殊な機器やメインボードでテストされ,動作を保証します.
2適切なパッケージング方法:輸送の安全性を確保するために 防静電袋と泡箱に詰められています
3複数の支払い方法:T/T,ウェスタンユニオン,L/C,PayPal
4信頼性の高い輸送方法:UPS,EMS,DHL,TNT,または航空で迅速な配達.
5プロのカスタマイズされたサービス: プロのチームはOEM&ODMサービスを提供します.
6競争力のある価格です 工場価格です
7販売後のサービス:長期間1年間の保証.
よくある質問
1商品情報 - 量,部品番号
2配達時間が要る
3運送情報: 会社の名前,住所,電話&ファックス番号,目的海港
4中国に運送者がいる場合の連絡先です
