詳細情報 |
|||
| 部分#: | コントローラーPCB800182 | 信号入力: | VGA-AV |
|---|---|---|---|
| 入れられた電圧: | 12v | ||
| ハイライト: | 12V TFT LCDのコントローラ ボード,LEDインバーターTFT LCDコントローラ ボード |
||
製品の説明

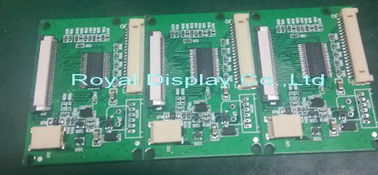

作り付けの導かれたインバーターPCB800182が付いているTFT Lcdのコントローラ ボード
1つは変換器板を通って、運転者板LVDS信号入力、TTLの出力信号、および統合されたLEDのバックライトの運転者、VGL、VGH、複数の電圧LCDスクリーンのアダプター版のようなVCOM、AVDD作り出す、ことができる
2つは、運転者板支えることができる
AT065TN14
AT070TN90
AT070TN92
AT080TN52V.1
AT080TN52
AT090TN12
AT090TN10
AT090TN13
EJ080NA05
EJ080NA05A
EJ080NA05B
そう共通50PIN LCDスクリーン、か同じ関数定義LCDスクリーン（また私達の技術部に相談できる）
3、運転者板、標準的なDF14-20Pインターフェイスを使用してLVDSの入力信号、および単一の共同市場を使用してインターフェイス定義、8 （8bit）
普遍的なLVDS信号ライン、私に関連した支持ワイヤーが、追加料金のためにある、
4つのドライブ版8BITのデフォルト標準的なLVDS信号入力はまた、しかし見る次のテクニカル ノートの設定を信号入力6BITを支えることができる
5つは私達がバックライトの電源DC 5Vだけを使用すれば、またはそこにサーキット ボードおよびLCDスクリーンへの損傷可能、私達が注意しなければならないようにである
6の運転者板、コンデンサーの要素、サムスンのブランドを使用して、実用温度-50度までから120度
7の運転者板、抵抗器の要素、台湾のロシア保健・社会開発省を使用して、ブランド、実用温度から-50度までの120度
8つは、運転者板-20度から50度の実用温度を強化した
9の運転者板、THCの元の日本の輸入高、THC63LVDF84Bを使用して主要なコンバーターIC、品質保証
