4X20真空の自動車のための蛍光表示FSTN肯定的なドット マトリクスVFD

4X20真空の自動車のための蛍光表示FSTN肯定的なドット マトリクスVFD
4X20真空の自動車のための蛍光表示FSTN肯定的なドット マトリクスVFD

大画像 :  4X20真空の自動車のための蛍光表示FSTN肯定的なドット マトリクスVFD

商品の詳細:
起源の場所: 中国
ブランド名: ROYAL DISPLAY
証明: SGS ROHS
モデル番号: RY20S401DA1
お支払配送条件:
最小注文数量: 500pcs
価格: Negotiable
パッケージの詳細: 220pcs/CTN 11Kg L45*W36*H32CMのカートン、Capboard、EPEのまめの皿。
受渡し時間: 25~28仕事日
支払条件: L/C、T/T、L/C、ウェスタン・ユニオン、MoneyGram
供給の能力: 10k/Month
詳細製品概要
製品名: 4X20ドット マトリクスVFD LCDモジュール モデルいいえ。: RY20S401DA1
システム出力表示形式: 2x40dots Lcdのタイプ: FSTNの陽性
視野角: 6時 コントローラー: ST7065
LEDのバックライト: 白いY/G 作動TEMP: -20º C~70º C
ハイライト:

4X20真空の蛍光表示

,

FSTNの肯定的な真空の蛍光表示

,

VFDのドット マトリクスLCDモジュール

4X20真空のautomativeのための蛍光表示ドット マトリクスVFD LCDモジュール


表示指定



1. 規模
この指定はVFDモジュール(モデルいいえに適用する:20S401DA1) SSVD (上海サムスンVのacuumによって製造された
装置)

2. 特徴
*平行およびシリアル・インタフェース両方:ボー レート:300 | 19,200ビット/秒の同等選択可能な(非、異様)

*蛍光表示に掃除機をかけなさい:自己の明るく、良質読解可能な表示
* 2種類のCG- ROMの壷:ASCII +日本語およびASCII +ヨーロッパ
* +5VDCの単一の電源:DC/DCのコンバーターで造られる
* 4明るさのレベル:25%、50%、75%および100%
*特性のフォーマット:5*7ドット マトリクス

項目 記述
製品名 4X20dots VFD LCDモジュール
モデルいいえ。 RY20S401DA1
点フォーマット 4x20
輪郭(mm) 150.0* 64.0 * 28.6
ガラス サイズ(mm) 118.2 *48.3
表示区域(mm) 89. 52 * 33.07
特性のフォーマット 5 * 7ドット マトリクス
ディジットの数 80 (4ライン* 20の特性)
バックライト LEDのバックライト
電源 5V


VFDモジュールはである何

VFDモジュールは評価を容易にするためにコントローラー、陽極運転者、格子運転者および電源回路を織込んでいる。

簡単なコマンドを使用していろいろな遠隔表示制御装置機能を行いなさい。多数のインターフェイス オプションは利用できる。
顧客の指定を収容するためには、私達はインターフェイスおよびソフトウェアのための特別注文をしてもいい。

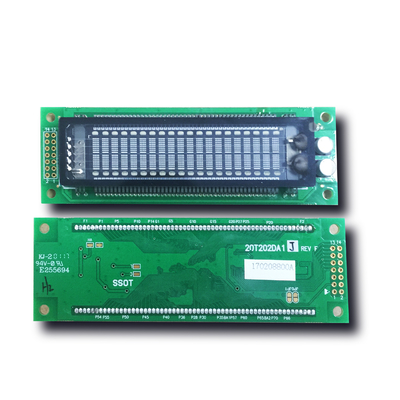

4X20真空の自動車のための蛍光表示FSTN肯定的なドット マトリクスVFD 0



導入

この参照の設計は自動車適用で真空の蛍光表示(VFD)電源に必要なドライブ電圧を得るための解決を示す。設計は完全な設計図が含まれ、(BOM)、負荷/ライン正規の測定、および試験結果資材表を示す。

VFDの基本原則

真空の蛍光表示(VFD)はビデオ・カセット・レコーダ、カー ラジオおよび電子レンジのような消費者電子工学装置で一般に使用されるタイプの表示である。液晶表示装置(LCDs)とは違って、VFDは明確な対照の非常に明るいライトを出し、容易にさまざまな色の表示要素を支えることができる。技術は陰極線管およびnixieの管両方と関連している。しかしLCDsとは違ってほとんどのVFDsはそれらを冷たい雰囲気の屋外装置にとって理想的にさせる零下温度で普通作用し続ける。

VFDは3つの基本的な電極の陰極のフィラメント、陽極(蛍光体)で、そしてガラス封筒のhigh-vacuum状態格子の下で構成される。陰極は良いタングステン ワイヤーから、電子を出すアルカリ土類金属の酸化物によって塗られて成っている。格子は陰極から出る電子を制御し、拡散させる薄い金属の網である。陽極は特性、アイコン、または記号を示すために蛍光体が印刷される伝導性の電極である。陰極から出る電子は格子および陽極両方に適用される肯定的な潜在性と加速される;陽極を搭載する衝突に電子はライトを出すために蛍光体を刺激する。望ましい照らされたパターンを各格子および陽極の肯定的か否定的な潜在性の制御によって達成することができる。陽極はおよび格子はDC調整された電圧が表示の明滅を避けるように要求する。大きいVFDsを運転するために、陰極はACドライブが表示の1つの側面から他に光の傾斜、明るさのすなわち、相違を防ぐように要求する。20kHzへの200kHzの周波数範囲は聞こえる騒音および明滅を避けるために推薦される。

4X20真空の自動車のための蛍光表示FSTN肯定的なドット マトリクスVFD 1
