詳細情報 |
|||
| タイプ数（モジュール）: | M202SD01lj | 画面タイプ: | 2つのLinesX20特性 |
|---|---|---|---|
| ディスプレイサイズ: | 100x35、95x29/ 140x40/ 135.2x33.5/ 220.2x33.5 | Lumiance: | 350cd/㎡ |
| 特性サイズ: | 4.2×2.3/ 5.0×3.5/ 15.0×7.0/ | インターフェース: | P/S、1.2-9.6/S、RS-485 |
| ハイライト: | ドットマトリックス VFD ディスプレイ、20X2 文字 LCD モジュール、文字 LCD モジュール 350CD/M2,20X2 Character LCD Module,Character LCD Module 350CD/M2 |
||
製品の説明

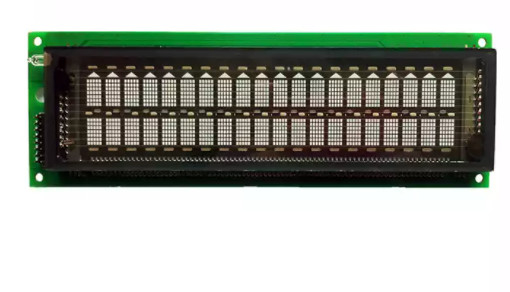

20X2 ドットマトリックス VFD ディスプレイ M202SD01lj M202SD04fj M202SD08GS M20ld06AA
20x2 ドットマトリックス VFD 製品説明
| キャラクターVFD | チャー。×行 | 基板サイズ | パネルサイズ | 表示領域 | チャー。サイズ | チャー。ドット | インターフェース (Kbps) |
|
M202SD01LA M202SD01LJ |
20x2 | 100×35×27.3 | 95x29 | 69.7x12.9 | 4.2x2.3 | 5x7 | P/S、1.2-9.6 |
| M202SD04FJ | 20x2 | 170x60x24 | 140×40 | 102.3x16.5 | 5.0×3.5 | 5x7 | P/S、7.8-62.5 |
| M202SD08GS | 20x2 | 155X43X30 | 135.2X33.5 | 102.3X17.5 | 5.0×3.5 | 5x7 | P/S、1.2-9.6 |
| M20LD06AA | 20x1 | 240x39x26.1 | 220.2×33.5 | 192.2x15 | 15.0×7.0 | 5x7 | S、RS-485 |
| M20SD03GS | 20x1 | 150×31×26.6 | 118.2x20.5 | 92.8x5 | 5.0×3.5 | 5x7 | P/S、1.2-62.5 |

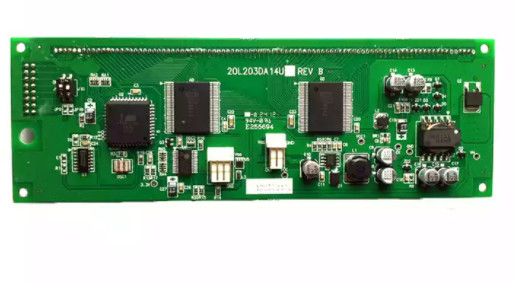

この蛍光表示管（VFD) モジュールは 20 文字× 2 行で構成されます5×8ドット
マトリックスディスプレイ、DC-DC/ACコンバーター、コントローラー/ドライバー回路。
モジュールは、Motorola M68タイプのパラレルインターフェース、私ntel I80タイプ
パラレルインターフェース、または同期シリアル インターフェイス。
240個の5×8文字を含むキャラクタージェネレーターROMと、ユーザー用のRAMが提供されます
追加の 8 文字をプログラムします。VFD の輝度レベルは、
機能セット命令で 2 ビットを設定します。
アルファベット、数字、その他の記号で構成される 240 文字のフォント
表示できます。
このモジュールには、データと命令をモジュールにすることができるデュアル ポート RAM があります。
継続的に。したがって、ビジー フラグは常に 0 であり、ホストはビジー フラグ ビットを読み取る必要はありません。
モジュールがビジーかどうかを判断します。
この機能により、各命令の実行時間は指定されていません。
私たちの利点
1. 品質管理: すべての LCD は、配送前に特別な機器またはメインボードでテストされ、動作を確認しています。
2.梱包：輸送中の安全を確保するために、フォームボックス付きの帯電防止バッグに梱包されています。
3. 支払条件: T/T、ウェスタン ユニオン、L/C、PayPal
4.配送方法：UPS、EMS、DHL、TNT、または航空便による迅速な配送。
5.Service: 顧客からの満足を保障する最もよい売り上げ後のサービス。
6.保証：通常、製品保証は1年間です。
よくある質問
Q: 製品をカスタマイズできますか?あなたは何が必要ですか？
A：製品はカスタマイズできますが、TFTlcdモジュールには、FPC、タッチスクリーン、バックライト、ベゼルなどを含むさまざまなツーリングコストがあります.
Q: 図面と関連手順を提供できますか?
A: お客様に確認していただくための図面や手順書をご用意できます。
Q: LCD モジュールを直接輸出できますか?
A：SGS、RoHS、その他の認証に合格しており、輸出できます。
Q: どのように製品の品質を管理していますか?
A：製品は、焼き付け、エージング、電気測定、およびその他のテストのための手順です。
Q: 製品の保証とサービスはどのくらいの期間ですか?
A: この製品は 1 年間有効で、ライフタイム テクニカル サポート サービスです。
